Саморегулюючий кабель UHC-40

Саморегулюючий нагрівальний кабель призначений для захисту від замерзання та підтримання заданої температури трубопроводів і резервуарів, які не піддаються пропарюванню, у тому числі у вибухонебезпечних зонах. Також кабель використовується для обігріву різних елементів покрівлі та водостічних систем у регіонах Крайньої Півночі та в регіонах з частими переходами температур через 0°C.

Опис

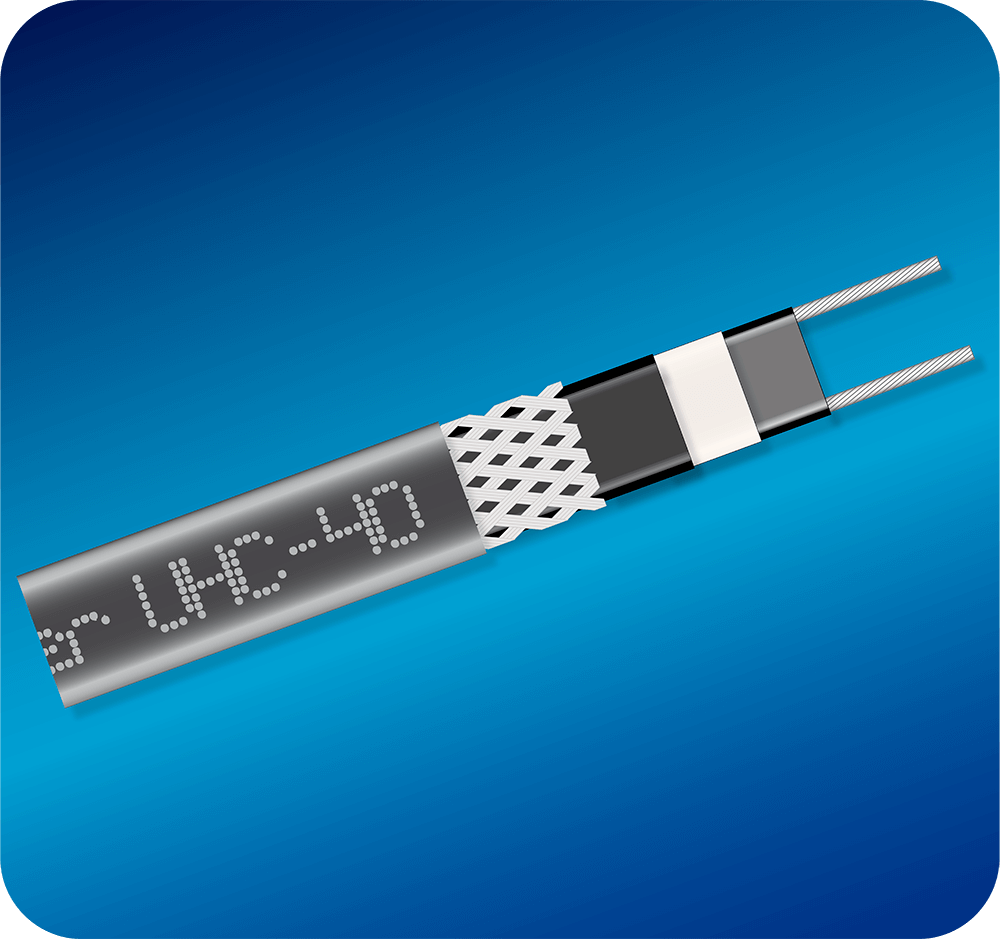

Саморегулюючий нагрівальний кабель «Grand Meyer» типу UHC–40 представляє собою стрічковий електричний нагрівач з паралельними провідниками. Напівпровідникова саморегулююча матриця наноситься на луджені оловом мідні шини (1,0 мм²), що складаються з великої кількості скручених дротів. Тепловидільним елементом нагрівального кабелю є сама матриця, яка змінює тепловиділення залежно від температури навколишнього середовища.

Два шари внутрішньої ізоляції, нанесені на тепловидільну матрицю, забезпечують діелектричну стійкість, вологозахищеність, захист від ударних навантажень та стирання. Перший шар внутрішньої ізоляції виготовлений за унікальною технологією методом спільної екструзії з матрицею на струмопровідні жили, утворюючи єдине ціле.

Кабель захищений екраном з дротів, який забезпечує механічний захист і надійне заземлення по всій довжині кабелю. Зовнішня оболонка з модифікованого поліолефіну стійка до сонячного випромінювання, що дозволяє використовувати нагрівальний кабель на відкритому повітрі.

Принцип дії

Паралельні струмопровідні жили забезпечують напругу по всій довжині нагрівального кабелю, а напівпровідникова матриця слугує безперервним нагрівальним елементом. Така конструкція дозволяє обрізати кабель у будь-якому місці, виключаючи появу холодних зон.

Кабель набуває властивостей саморегуляції завдяки особливостям провідної матриці. У міру підвищення температури матеріалу матриці, залежно від температури навколишнього середовища і тепловиділення кабелю, кількість локальних провідних зв'язків у матриці зменшується, автоматично знижуючи тепловиділення. При зниженні температури кількість зв'язків збільшується, що призводить до збільшення тепловиділення. Це відбувається в кожній точці по довжині кабелю, тож вихідна потужність залежить від умов навколишнього середовища по всій довжині обігріваного трубопроводу. Здатність саморегулювання виключає ризики перегріву або перегорання кабелю при самоперетині або при проходженні через шар теплоізоляції.
