Саморегулюючий кабель UHC-25

Саморегулюючий нагрівальний кабель паралельного типу універсального призначення для захисту від замерзання та підтримання заданої температури трубопроводів і резервуарів, що не піддаються пропарюванню, зокрема у вибухонебезпечних зонах, а також для обігріву різних елементів покрівлі та водостічних систем.

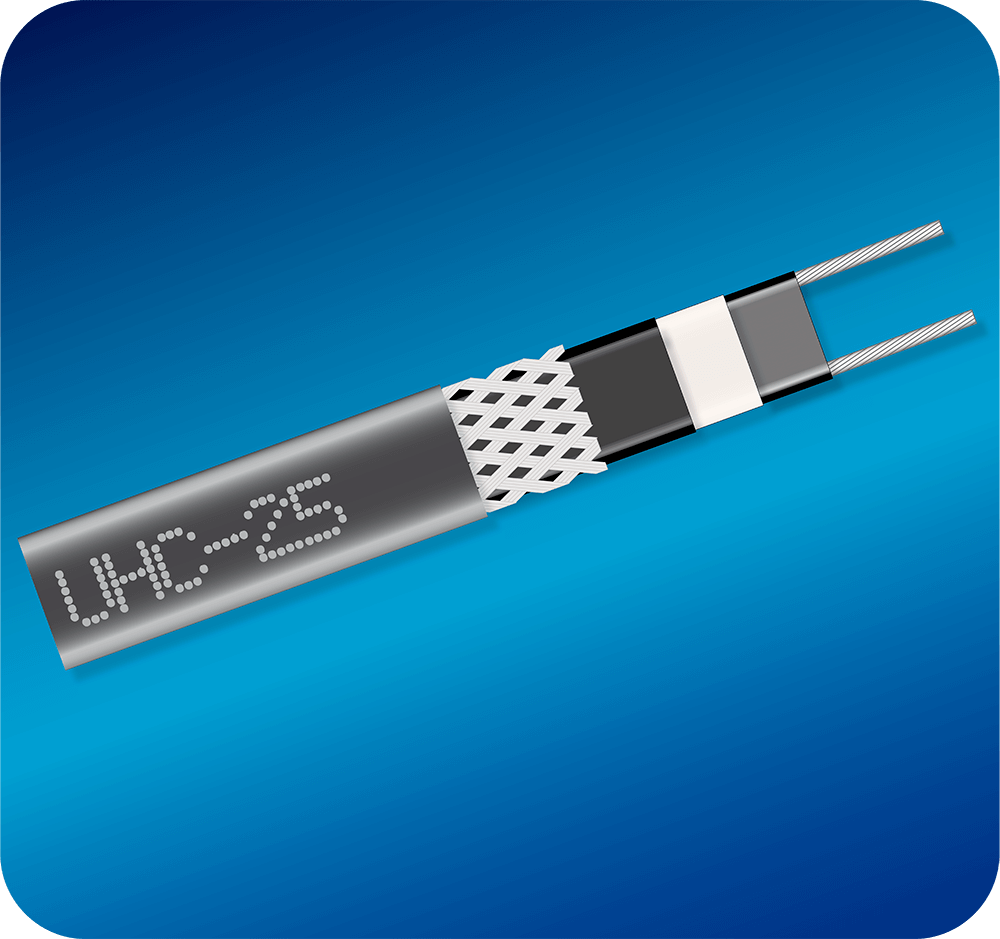

Саморегулюючий нагрівальний кабель «Grand Meyer» типу UHC–25 — це стрічковий електричний нагрівач із паралельними провідниками.

Напівпровідникова саморегулююча матриця наноситься на луджені оловом мідні шини (1,0 мм²), що складаються з великої кількості скручених дротів. Тепловиділяючим елементом нагрівального кабелю є сама матриця, яка змінює тепловиділення залежно від температури навколишнього середовища.

Два шари внутрішньої ізоляції, нанесені на тепловиділяючу матрицю, забезпечують діелектричну стійкість, вологостійкість, захист від ударних навантажень і зносу тепловиділяючої матриці. Перший шар внутрішньої ізоляції виготовлений за унікальною технологією методом спільної екструзії з матрицею на струмопровідні жили й становить з нею єдине ціле.

Кабель захищений екраном з дротів, що забезпечує механічний захист тепловиділяючої матриці й надійне заземлення по всій довжині кабелю.

Зовнішня оболонка з модифікованого поліолефіну має стійкість до сонячного випромінювання та дозволяє використовувати нагрівальний кабель на відкритому повітрі.

ПРИНЦИП ДІЇ

Паралельні струмопровідні жили забезпечують напругу по всій довжині нагрівального кабелю, напівпровідникова матриця є безперервним нагрівальним елементом. Подібна конструкція дозволяє обрізати кабель у будь-якому місці, виключаючи появу холодних зон. Нагрівальний кабель набуває властивостей саморегуляції завдяки властивостям провідної матриці. У міру зростання температури матеріалу матриці, залежно від температури навколишнього середовища і тепловиділення кабелю, кількість локальних провідних зв’язків у матриці зменшується, автоматично зменшуючи тепловиділення. При зниженні температури кількість локальних провідних зв’язків збільшується, що призводить до збільшення тепловиділення. Це відбувається в кожній точці по довжині кабелю, таким чином, вихідна потужність залежить від умов навколишнього середовища по довжині обігріваного трубопроводу. Здатність саморегулювання виключає ризики перегріву або перегорання кабелю при самоперетині або при проходженні кабелю через шар теплоізоляції.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
