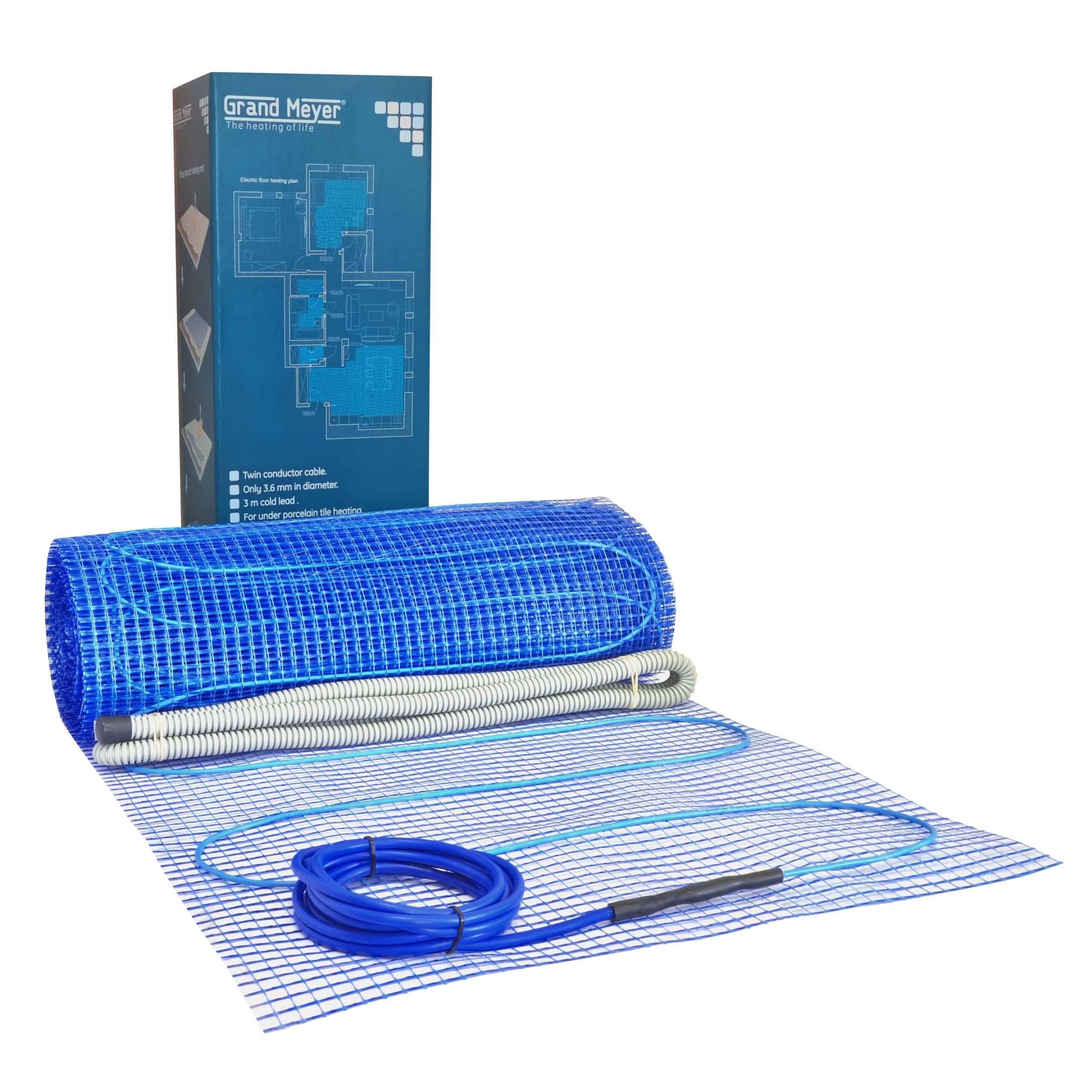

Електричні нагрівальні мати THM200

Двожильний електричний килимок для теплої підлоги «Grand Meyer THM200» призначений для комфортного та базового обігріву підлоги в приміщеннях будь-якого типу. Ідеально підходить для «холодних кімнат» (балконів, перших поверхів, зимових садів), а також для використання в якості основного опалення. Укладається в підлоги безпосередньо під покриттям для підлоги в цементну стяжку або плитковий клей шаром приблизно 5 мм, без утворення товстої цементно-піщаної стяжки. Найчастіше укладається під керамічну плитку за допомогою плиткового клею.

Конструкція нагрівального кабелю

1. Багатожильні нагрівальні провідники зі сплавів CuNi, CuCr, NiCr залежно від опору.
2. Внутрішня ізоляція виготовлена ​​з термостійкого екструдованого FEP.
3. Екран з алюмінієвої фольги.
4. Дренажний провідник виготовлений з багатожильних дротів Al-Mg.
5. Зовнішня ізоляція з модифікованого ПВХ полівінілхлориду з підвищеною термостійкістю.
6. Синтетична скловолоконна сітка шириною 50 см.
7. Зрощування.
8. Холодний провід довжиною 3,0 м (ПВХ 3×1,0 мм2).

Товщина нагрівального кабелю становить лише 3,6 мм, що дозволяє використовувати мінімальну товщину плиткового клею.

Нагрівальний кабель надійно пришитий до надтонкої та міцної синтетичної сітки товщиною всього 0,2 мм, яка не деформується при розкладанні.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ НАГРІВАЛЬНОГО КАБЕЛЯ
Тип кабелю	двожильний екранований
Блок живлення	~230 В
Питома потужність при номінальній напрузі	200 Вт/м²
Максимальна робоча температура	+90⁰С
Мінімальна температура встановлення	-10⁰С
Зовнішній діаметр кабелю	3,6 мм
Товщина килимка	3,8 мм
Ширина сітки килимка	50 см
Монтажний дріт для подачі нагрівального мату	3,0 м, ПВХ 3x1,0 мм2
Колір підключених проводів	коричневий - фаза (L), синій - нуль (N), жовто-зелений - "земля" (PE)

Технічні характеристики нагрівальних матів THM200

КАБЕЛЬНИЙ ВИРОБ	РОЗМІР (ШИРИНА x ДОВЖИНА), М	ПЛОЩА ПОЛОЖЕННЯ, М²	ПОТУЖНІСТЬ, Вт	СТРУМ, А	ОПІР, Ом	ДОВЖИНА КАБЕЛЯ, М
THM200-007	0,5 х 1,5	0,75	150	0,7	335 ... 388	7,7
THM200-010	0,5 х 2,0	1,0	200	0,9	251 ... 291	10,2
THM200-015	0,5 х 3,0	1,5	300	1,3	168 ... 194	15,4
THM200-020	0,5 х 4,0	2,0	400	1,7	126 ... 146	20,5
THM200-030	0,5 х 6,0	3,0	600	2,6	84 ... 97	30,7
THM200-040	0,5 х 8,0	4,0	800	3,5	63 ... 73	41,0
THM200-050	0,5 х 10,0	5,0	1000	4,3	50 ... 58	51,2
THM200-060	0,5 х 12,0	6,0	1200	5,2	42 ... 49	61,5
THM200-070	0,5 х 14,0	7,0	1400	6,1	36 ... 42	71,7
THM200-080	0,5 х 16,0	8,0	1600	7,0	31 ... 36	82,0
THM200-090	0,5 х 18,0	9,0	1800 рік	7,8	28 ... 33	92,2
THM200-100	0,5 х 20,0	10,0	2000 рік	8,7	25 ... 29	102,5
THM200-120	0,5 х 24,0	12,0	2400	10,4	21 ... 24	123,0
THM200-140	0,5 х 28,0	14,0	2800	12,1	18 ... 21	143,5

Вміст поставки

• Нагрівальний килимок THM200
• Гофрована трубка з самозагасаючого ПВХ із заглушкою для датчика температури
• Інструкції з встановлення системи
• Гарантійний талон

Для керування роботою теплої підлоги рекомендуємо використовувати
терморегулятори Grand Meyer.

























Монтаж секції опалення



Грунтовка з клею



Підлога



Нагрівальний килимок



Керамічна плитка
