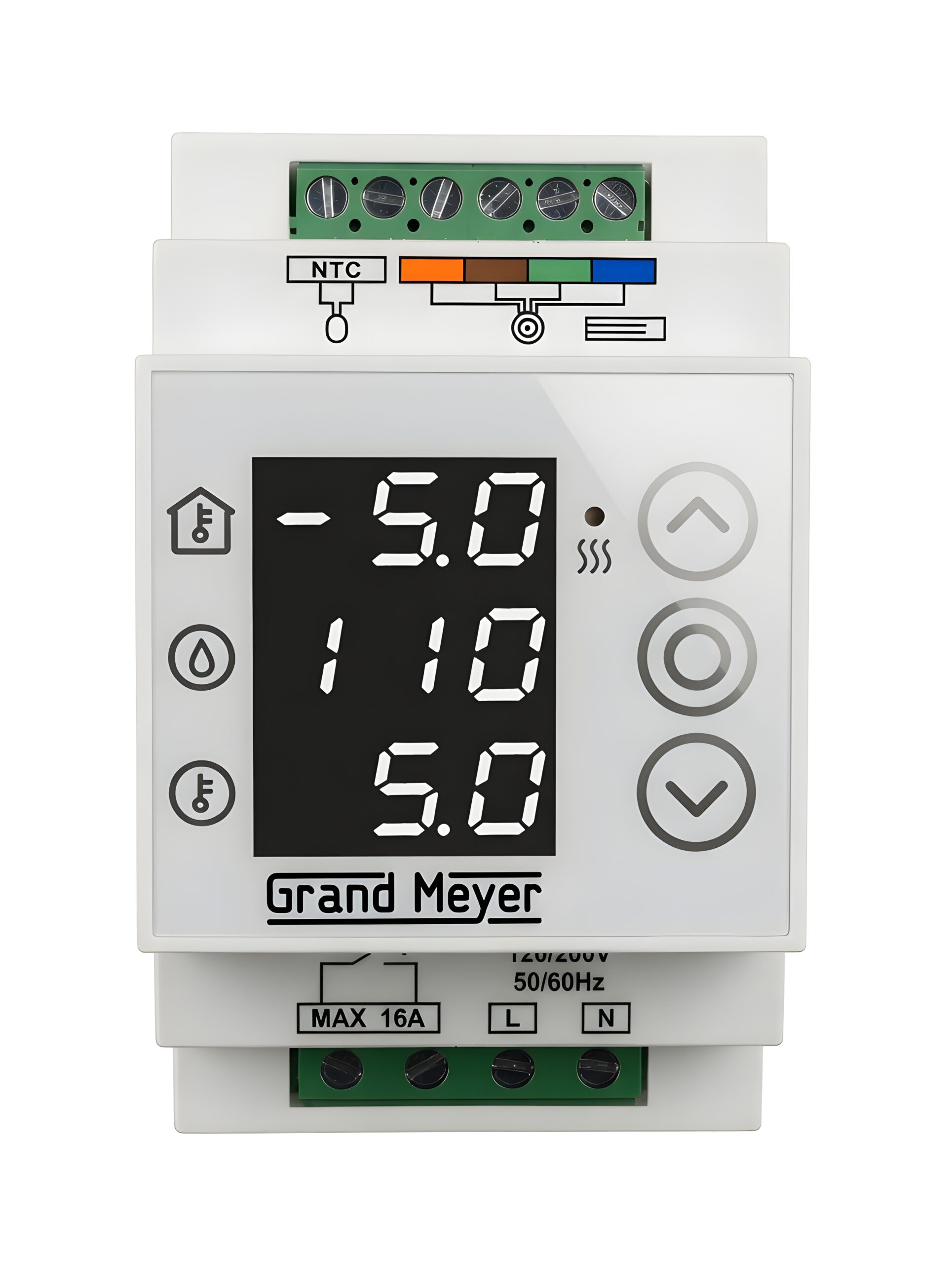

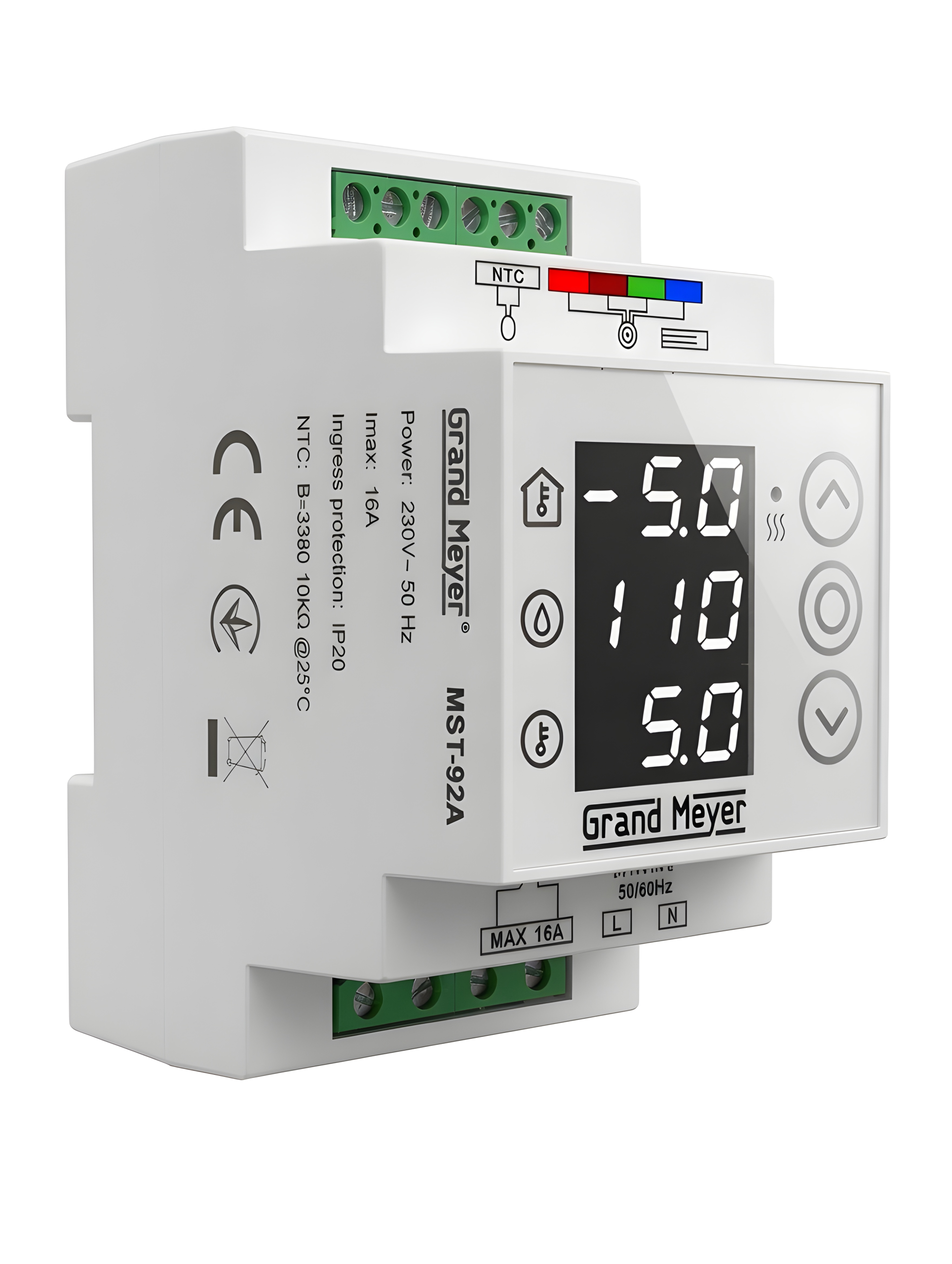

Контролер сніготанення MST-92A
Контролер сніготанення MST-92A
Характеристики
Гранд Мейєр® MST-92A
Контролер сніготанення MST-92A у поєднанні з датчиком температури зовнішнього повітря (входить до комплекту) та датчиками вологості FSM-12 (не входить до комплекту) або WSM-13 (не входить до комплекту) призначений для керування системами видалення льоду ззовні. Контролер сніготанення MST-92A з датчиком температури зовнішнього повітря (навколишнього середовища) та датчиком вологості FSM-12 призначений для видалення льоду з відкритих майданчиків, таких як сходи, пандуси, сходинки, під'їзні шляхи, паркувальні місця, підземні переходи тощо. Контролер сніготанення MST-92A з датчиком температури зовнішнього повітря (навколишнього середовища) та датчиком вологості WSM-13 призначений для видалення льоду з дахів будівель, щоб нагрівати водостічні елементи, такі як жолоби, водостічні жолоби, піддони та водостічні труби, очищати їх поверхні від опадів та запобігати утворенню льоду.
|
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ MST-92A
|
|
|---|---|
|
Напруга
|
~230 В (±10%), 50 Гц
|
|
Споживання енергії
|
2 Вт
|
|
Діапазон температур проти обмерзання
|
Верхня межа 0⁰С ... +10⁰С, нижня межа -20⁰С ... -1⁰С
|
|
Максимальне навантаження реле
|
16А
|
|
Тип реле
|
SPST НІ
|
|
клеми підключення
|
макс. 2,5 мм²
|
|
Гістерезис температури
|
Від 0,1⁰С до 10⁰С
|
|
Пояснення температури навколишнього середовища
|
Від 0⁰С до +45⁰С
|
|
Температура зберігання
|
Від -10⁰С до +50⁰С
|
|
Датчик температури повітря
|
NTC, 10 кОм при +25°C
|
|
Довжина кабелю датчика температури повітря
|
3 м
|
|
Клас захисту IP
|
IP20
|
|
Розміри корпусу
|
90x53x65 мм
|
|
Тип кріплення
|
DIN-рейка (3 модулі)
|
|
Вага
|
198 г
|
|
Сертифікований
|
CE, EAC
|
Принцип дії
Коли температура повітря (навколишнього середовища) падає до встановленого діапазону температур, контролер починає контролювати наявність води на поверхні датчика FSM-12 або WSM-13, а потім визначає, чи починати обігрів ділянки. Оскільки сніг та лід майже не проводять струм, у випадку, якщо датчик вологості не може виявити лід або сніг при температурі нижче нуля, у датчику вологості є вбудований нагрівальний резистор для розтоплення льоду та снігу та перетворення їх на воду. Середній цифровий індикатор контролера відображає значення води, виявлене датчиком вологості. Чим менше значення, тим більше води залишається на поверхні датчика. Система сніготанення має функцію «догріву» (за замовчуванням 2 години), яка використовується для продовження обігріву ділянки після того, як датчик вологості більше не виявляє воду. Це допомагає розтопити залишки льоду та снігу.
Якщо датчик вологості пошкоджений або не підключений, система з підключеним датчиком температури повітря все ще може працювати для аварійного видалення льоду. Однак опалення почнеться лише тоді, коли температура знизиться до встановленого діапазону температур (наприклад, від +5⁰С до –15⁰С за замовчуванням), і опалення не може автоматично зупинитися, навіть якщо на поверхні немає льоду чи снігу.
Контролер Grand Meyer MST-92A підтримує такі типи датчиків
ДАТЧИК ВОЛОГОСТІ ҐРУНТУ
ФСМ-12
|
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ FSM-12
|
|
|---|---|
|
Пояснення температури навколишнього середовища
|
-50⁰С ... +70⁰С
|
|
Діапазон вимірюваних температур
|
-30⁰С ... +75⁰С
|
|
Вбудований датчик температури
|
NTC, 10 кОм при +25⁰C
|
|
Потужність вбудованого нагрівального елемента
|
5 Вт ± 5%
|
|
Довжина кабелю датчика вологості
|
10 м
|
|
Клас захисту IP
|
IPX7
|
|
Розміри (діаметр х висота)
|
60 x 36 мм
|
|
Вага
|
758 г
|
|
Сертифікований
|
CE, EAC
|
ДАТЧИК ВОЛОГОСТІ ДАХУ
ВСМ-13
|
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ WSM-13
|
|
|---|---|
|
Пояснення температури навколишнього середовища
|
-50⁰С ... +70⁰С
|
|
Діапазон вимірюваних температур
|
-30⁰С ... +75⁰С
|
|
Вбудований датчик температури
|
NTC, 10 кОм при +25⁰C
|
|
Потужність вбудованого нагрівального елемента
|
5 Вт ± 5%
|
|
Довжина кабелю датчика вологості
|
10 м
|
|
Клас захисту IP
|
IPX7
|
|
Розміри (довжина х ширина х висота)
|
120 x 30 x 15 мм
|
|
Вага
|
473 г
|
|
Сертифікований
|
CE, EAC
|
