Електронний терморегулятор Grand Meyer SMM-9050

ПРИЗНАЧЕННЯ

Терморегулятор SMM-9050 призначений для контролю та підтримки заданого температурного режиму у приміщеннях, обладнаних системами водяного опалення тощо. Шляхом увімкнення/вимикання нагрівальних або охолоджуючих установок за сигналами виносного датчика температури.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ SMM-9050

Напруга
~230 В (±10%), 50 (60) Гц
Номінальна споживана потужність
не більше 1 Вт
Макс. струм
16 А
Тип контакту реле
SPDT
Діапазон вимірювання температури
від -20ºС до +100ºС
Гістерезис температури (регульований)
від 0 ºС до 15 ºС
Час затримки спрацьовування реле (регульований)
від 0 до 300 сек.
Калібрування температури (регульоване)
від -15ºС до +15ºС
Діапазон робочих температур
від 0ºС до +50ºС
Макс. відносна вологість повітря (при +35 °C)
85%
Датчик температури
NTC 10 кОм при +25ºC
Розташування датчика
Виносний
Довжина з'єднувального кабелю датчика
2 м
Клас IP
IP20
Колір корпусу
сірий
Розміри корпусу
90 (В) x 35,4 (Ш) x 60 (Г) мм
Вага
175 г
Тип кріплення
DIN-рейка, 2 модулі
Збережені налаштування при вимкненні живлення
12 місяців
Гарантія
24 місяці
Сертифікація
CE, EAC

ФУНКЦІОНАЛЬНІ ОСОБЛИВОСТІ
Вибір режиму роботи: нагрівання або охолодження.
Індикація стану контактів реле (замкнуто/розімкнуто).
Коригування показання датчика.
Налаштування гістерези.
Налаштування затримки увімкнення реле керування.

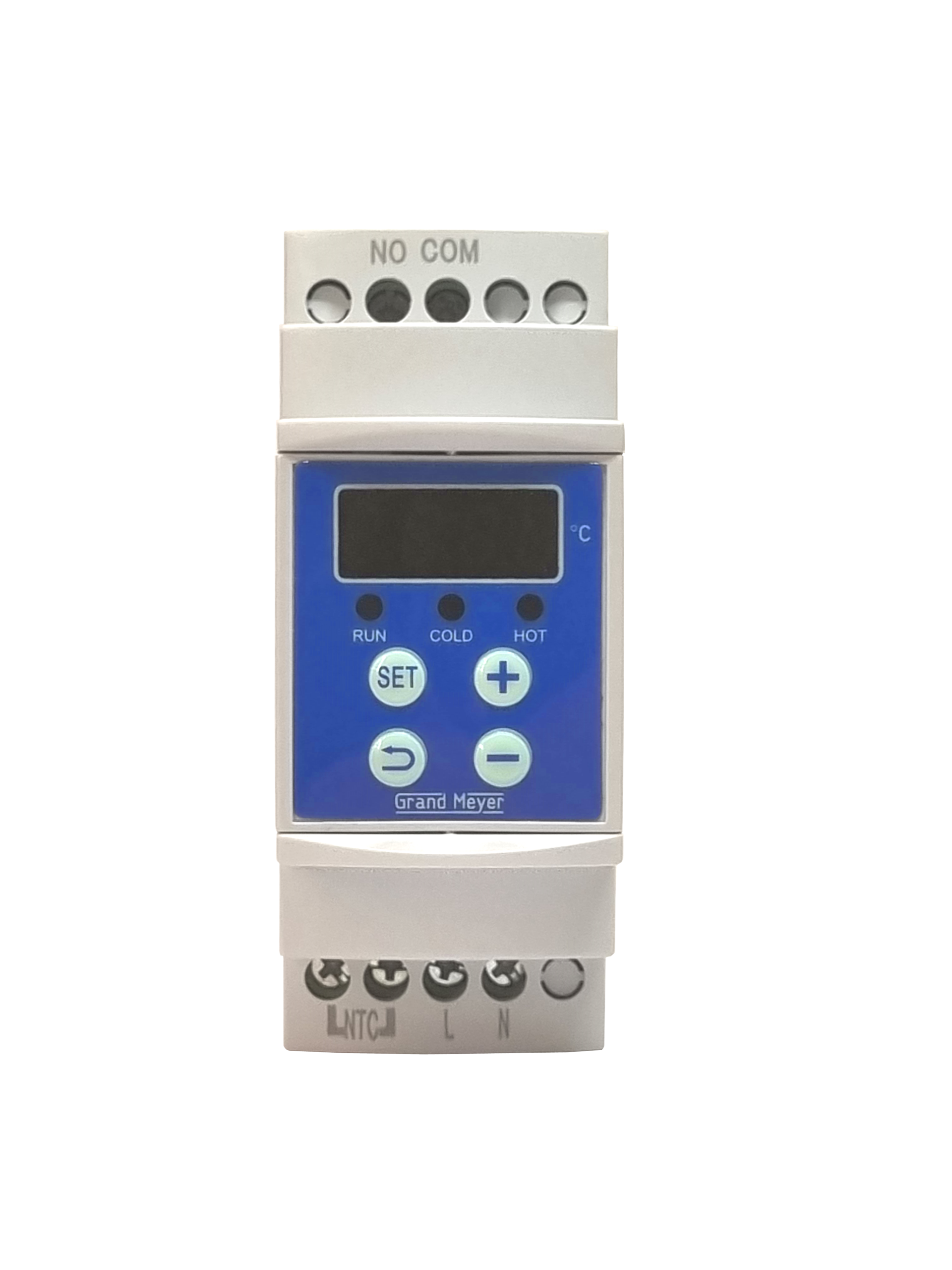

ПАНЕЛЬ УПРАВЛІННЯ

На панелі керування розміщено цифровий індикатор, індикатори стану та кнопки налаштування.Цифровий індикатор відображає поточну температуру та параметри при налаштуванні.Індикатор «RUN» спалахує зеленим кольором, коли контакти реле управління замкнуті, тобто. коли система обігріву (охолодження) працює.Індикатор «COLD» (охолодження) та «HOT» (нагрів) загоряються червоним, коли відповідна система охолодження (нагріву) вибрана в налаштуваннях терморегулятора.За замовчуванням в налаштуваннях регулятора вибрано систему нагрівання - індикатор «HOT» постійно горить червоним кольором при подачі напруги на терморегулятор.

ОПИС УПРАВЛІННЯ

Для входу в системні налаштування підключіть терморегулятор до мережі ~230 В (±10%), 50 (60) Гц та утримуйте кнопку «SET» 5 сек.Щоб переключитися між режимами налаштування, натискайте послідовно кнопку «SET». Використовуйте кнопки «+» та «−» для встановлення необхідного значення.


РОЗМІРИ (мм)
